金属弹片导电膜(Metal dome array), 它是一块包含金属弹片(锅仔片)的PET薄片、用在PCB或FPC等线路板上作为开关使用,在使用者与仪器之间起到一个重要的触感型开关的作用。与传统的硅胶按键相比，导电膜更具有更好的手感、更长的寿命、也可以间接地提高使用导电膜的各类型开关的生产效率。
工作原理：金属弹片导电膜上的金属弹片位于PCB板上的导电部位(大部分位于线路板上的金手指上方），当受到按压时， 弹片的中心点下凹，接触到PCB上的线路,从而形成回路，电流通过，整个产品就得以正常工作。
我们可以根据客人的要求制作不规格的导电膜（金属薄膜开关）。事实上，这类产品都是根据客人的图纸或要求来做的，并没有所谓的标准件或库存货等。但是我们根据产品结构的不同，可以分为几下四大类：
一、单层结构
这是始初的最简单的结构，金属弹片位于Mylar(一层带胶的PET)的下方，有通气孔以保证基本的手感与使用.
二、双层结构
与单层导电膜不同的是，它多了一层Spacer (隔片），弹片更好地贴与Mylar之上，并与线路板保持良好的接触，拥有更好的手感。另外，双层结构导电膜上的通气孔能更有效的防止PET层被弹片的披锋毛刺等所划伤，同时也能阻止灰尘进入PET层。
三、EMI 印刷
在Myalr的上方印刷有一层银浆 -- 也就是 ESD (Electrostatic Discharge Control). EMI的主要用来防止电子及其周边产品产生的静电对目标电器的伤害。、
四、Rubber 胶
在Mylar或EMI层的上面印刷一层Rubber胶（硅胶），所以该类型的产品能牢牢地粘在PCB/FPC等线路板上。

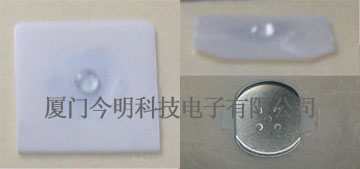

五、带凸点(Plunger)金属弹片导电膜
在单层或双层弹片导电膜的Myalr上另外加一个高度0.1~0.35mm、直径1.0mm~3.0mm的凸点，以满足特定结构组合，提高了弹片的手感。使用4mm或5mm圆形弹片或椭圆弹片带凸点的导电膜成品，总高度为0.35~0.50mm。
主要用于手机、网络电话、各类遥控器、MP3/MP4、收音机、数码相机、学习机、游戏控制键盘、微波炉、汽车仪表板、望远镜、密码锁等。同以前使用的聚酯薄膜开关相比较，它具有更好的手感、更长的使用寿命。
|

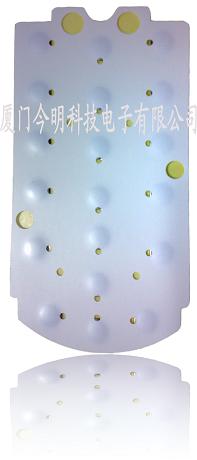

单层结构的导电膜主要用于早期的一些薄膜开关(dome array)、接触片等行业中。金属弹片直接粘贴定位于Mylar(dome carrier) - 一层带胶的PET膜)下面。同时，产品上为每个弹片预留有一个通气孔，以便有良好的回弹(手感)。
特点：
1. 产品轻小
2. 良好的手感与回弹，弹片上有留有透气孔；
产品结构：
|
|
金属弹片导电膜规格与技术参数：
|
|
总高度:
|
0.28-0.45 mm
|
 |
|
行程:
|
0.13-0.30 mm
|
|
力度范围:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回弹:
|
>30%
|
|
产品寿命:
|
>1 百万次
|
|
盐雾测试:
|
v35±2°C, 5±0.1%, 48H
|
|
工作温度:
|
-20°C-50°C
|
|
工作湿度:
|
< 100%RH
|
|
接触阻抗:
|
<1 ohm
|
|
防静电电阻:
|
<3 ohm
|
|
公差范围:
|
±0.05 - ±0.15mm
|
|
|
双层结构的导电膜与单层结构的比较类似，所不同的是, 在双层结构中，Mylar下方又增加了一层隔片(Spacer)。同时，当按压弹片时，隔片上预留的孔槽为每个弹片提供的更好的回弹(手感)。除此之外，隔片还可以阻止弹片的毛刺（披锋）等瑕疵划伤PET， 同时防止灰尘进入PET与弹片接触处的空隙中。
特点：
1. 产品轻小 ；
2. 良好的手感与回弹，隔片上有留有通气槽 ;
3. 防湿、防热、防寒性能优。
4. 由于隔片的使用，相当于对弹片进行了密封防尘处理，同时又能防止弹片自身的氧化
产品结构：
|
|
金属弹片导电膜规格与技术参数：
|
|
总高度:
|
0.28-0.45 mm
|
 |
|
行程:
|
0.13-0.30 mm
|
|
力度范围:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回弹:
|
>30%
|
|
产品寿命:
|
>1 百万次
|
|
盐雾测试:
|
v35±2°C, 5±0.1%, 48H
|
|
工作温度:
|
-20°C-50°C
|
|
工作湿度:
|
< 100%RH
|
|
接触阻抗:
|
<1 ohm
|
|
防静电电阻:
|
<3 ohm
|
|
公差范围:
|
±0.05 - ±0.15mm
|
|
|

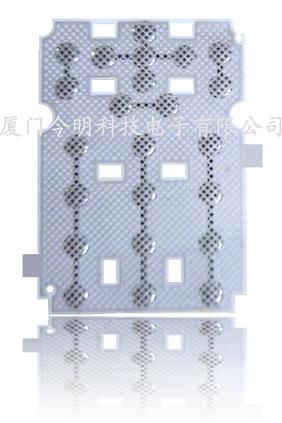

EMI印刷导电膜为了防止静电对导电膜的破坏，应用于某些特殊领域如手机等的导电膜刚需要在附有弹片的Mylar 层上面印刷一层银浆或银碳油，称为ESD，增强电磁兼容性。
特点：
1. 在现有的metal dome开关上,使用了EMI印刷，把印刷面的阻抗控制在5.0Ω以下，使之产生电滋波及静电气的阻断作用，以达到浮化音质的效果；
2. 当静电渗透时有保护回路的作用；
3. 和已有的单层或双层导电膜相比,制造工程更复杂；
4. 对变化不断的气候适应性强。
产品结构：
|
|
|
|
金属弹片导电膜规格与技术参数：
|
|
总高度:
|
0.28-0.45 mm
|
 |
|
行程:
|
0.13-0.30 mm
|
|
力度范围:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回弹:
|
>30%
|
|
产品寿命:
|
>1 百万次
|
|
盐雾测试:
|
v35±2°C, 5±0.1%, 48H
|
|
工作温度:
|
-20°C-50°C
|
|
工作湿度:
|
< 100%RH
|
|
接触阻抗:
|
<1 ohm
|
|
防静电电阻:
|
<3 ohm
|
|
公差范围:
|
±0.05 - ±0.15mm
|
|
|
|
|

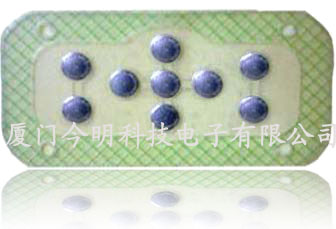

含Rubber胶的导电膜就是在Mylar或EMI上面添加了一层胶，因此它能够牢固地贴于按键之下，不易撕落。
特点：
1. 采用特殊胶面处理,紧密粘贴按键。
2. 在现有的METAL DOME开关上,使用了EMI印刷,EMI的优点在于把印刷面的阻抗控制在5.0Ω以下,使之产生电滋波及静电气的阻断作用,以达到浮化音质的效果。
3. 当静电渗透时有保护回路的作用。
4. 对变化不断的气候适应性强。
5. 和已有的单层、双层、EMI等结构的dome array相比,制造工程更复杂。
产品结构：
|
|
金属弹片导电膜规格与技术参数：
|
|
总高度:
|
0.28-0.45 mm
|
 |
|
行程:
|
0.13-0.30 mm
|
|
力度范围:
|
100-400 gf
|
|
力度公差:
|
±30 gf
|
|
回弹:
|
>30%
|
|
产品寿命:
|
>1 百万次
|
|
盐雾测试:
|
v35±2°C, 5±0.1%, 48H
|
|
工作温度:
|
-20°C-50°C
|
|
工作湿度:
|
< 100%RH
|
|
接触阻抗:
|
<1 ohm
|
|
防静电电阻:
|
<3 ohm
|
|
公差范围:
|
±0.05 - ±0.15mm
|
|
